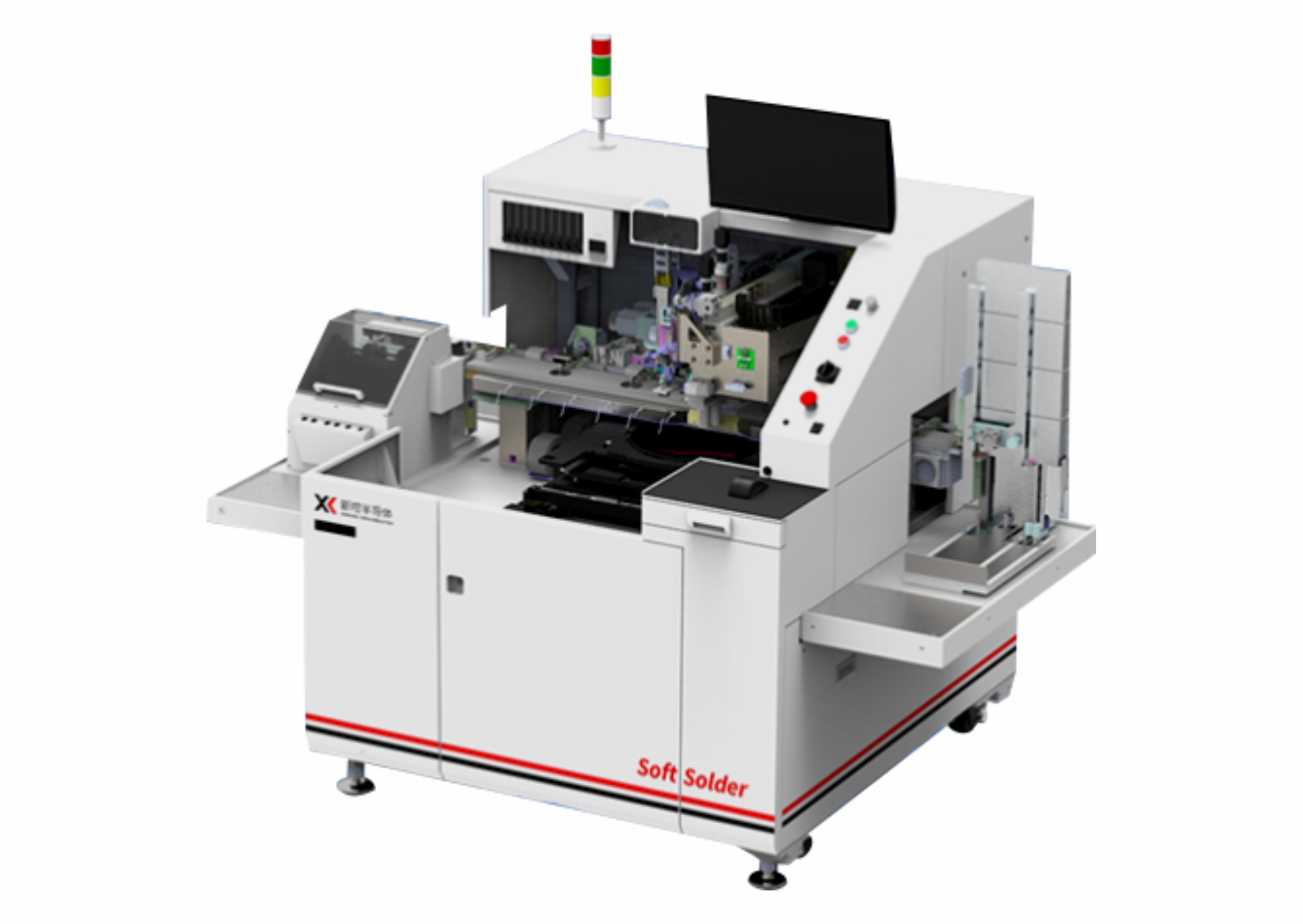

Установка монтажа кристаллов на припой SD800
Назначение
Установка монтажа кристаллов на припой предназначена для изготовления силовых приборов малой мощности в составе сборочной линии для производства изделий в пластиковых корпусах. Установка создаёт нанесение мягкого припоя на выводные рамки, снятие кристалла с пластины и монтаж на припой.
Особенности и преимущества
- Возможность работы с картой годности кристаллов;
- Автоматическая загрузка рамок из кассет и выгрузка рамок в кассеты;
- Платформа для работы с пластинами функцией растяжки плёночного носителя;
- Конвейер для перемещения рамок со встроенным нагревом;
- Монтаж в среде газовой смеси азот-водород, защищающей медные рамки от окисления;
- Система машинного зрения;
- Система управления на основе промышленного ПК, мониторинг состояния, сбор и хранение данных о технологическом процессе на жестком диске оборудования.
Технические характеристики
| Метод | Монтаж на припой | |
| Процесс монтажа | Производительность | До 5 000 кристаллов/час, в зависимости от типа корпуса и размера кристалла |
| Размер кристалла | 0,8 х 0,8 — 14 x 14 мм | |
| Точность монтажа | ±50 мкм @3σ | |
| Точность по углу поворота | ± 3° @3σ | |
| Усилие прижима | 20 — 200 г | |
| Угол поворота кристалла | ± 3° | |
| Система подачи материала | Размер выводных рамок | Д: до 300 мм Т: до 3 мм Ш: 29 — 90 мм |
| Трек подачи рамок | 8 зон нагрева | |
| Нагрев подложки | Макс. 450℃ | |
| Прочее | Диаметр пластины | 4”, 6”, 8“ |
| Габариты Ш х Г х В | 1900 х 1200 х 1700 мм | |
| Вес | 1300 кг | |
| Питание | 220 В, 50 Гц, 3000 Вт | |
| Расход CDA | 5 л/мин @ 5,0 бар | |
| Защитная газовая смесь | N2+H2 (10%), 0,1 МПа |
