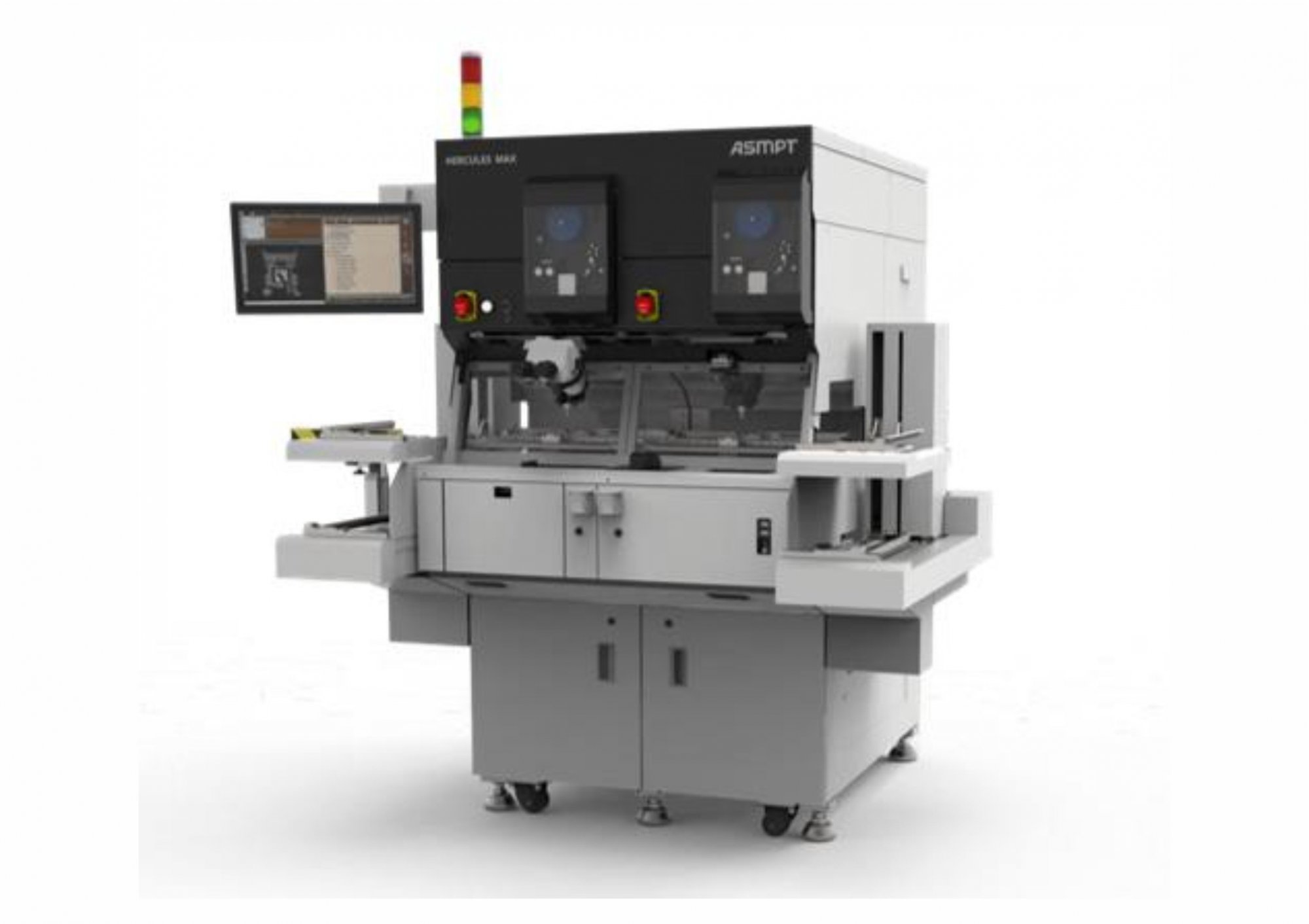

Установка разварки толстой алюминиевой проволокой ASM Hercules
Назначение:
Установка предназначена для разварки полупроводниковых кристаллов толстой алюминиевой проволокой, в производстве мощных полупроводниковых дискретных компонентов и модулей.
Особенности и преимущества
Установка имеет две сварочные головы, работающие независимо друг от друга. Это позволяет производить разварку проволоками разного диаметра и обеспечивает высокую производительность в случае использования проволоки одного диаметра на обеих головах.
Опционально доступны:
- Встроенная система контроля прочности сварных соединений.
- Работа с проволокой 3-25 mil (75-625 мм).
- Работа с лентой.
Технические характеристики
| Сварочный процесс | Перемещение по оси Z | Макс. 50 мм |
| Вращение по углу ϴ | Макс. 270° | |
| Диаметр Al проволоки | 100-500 мкм (стандартно)75-625мкм (опция) | |
| Угол подачи проволоки | 75° | |
| Количество сварочных голов | 2 шт. в стандартной комплектации | |
| Частота УЗ генератора | 60 кГц | |
| Усилие сварки | Программируемая, 50-1500 г | |
| Мощность | Программируемая, 0-50 Вт | |
| Длины перемычки | Программируемая, до 40 мм | |
| Точность сварки | ±10,2 мкм (±0,4 mil) | |
| Рабочая область | 110 х 130 мм | |
| Система подачи материала | Размер выводных рамок | Д: 100 — 300 ммШ: 18 — 130 ммТ: до 2 мм |
| Размер магазинов | Д: 1040 — 305 ммШ: 20 — 140 ммВ: 50 — 200 мм | |
| Размеры катушки с проволокой | O.D. 50 — 120 ммI.D. 10 — 11 ммШ: 22 — 45мм | |
| Работа с лентой(опция) | Ширина лента | 500—4000мм (20 —80 mil) |
| Толщина лента | 100—300мм (4 —12 mil) | |
| Система визуального распознавания | Диапазон различаемых градаций серого | 256 уровней |
| Поле зрения (FOV) | 10 х 7мм | |
| Встроенная система контроля прочности сварных соединений (опция) | Вид теста | Неразрушающий на отрыв |
| Усилие отрыва | Программируемое, 40-500г | |
| Количество тестовых захватов на каждую сварочную голову | Максимум 6 | |
| Прочее | Питание | 110 —240В, 50 Гц,5А@220В, 750 Вт@220В |
| CDA | 220 л/мин., мин. 4 бар | |
| Вес | 1850 кг | |
| Габариты Ш х Г х В | 1890 х 1600 х 2100 мм |
