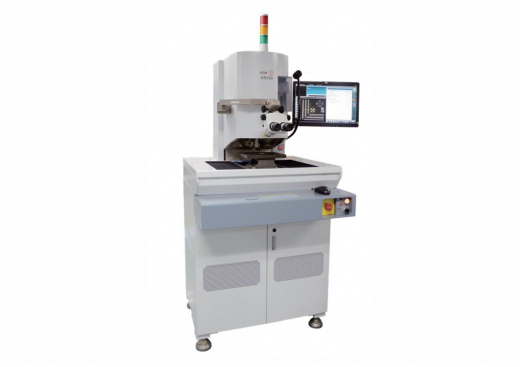

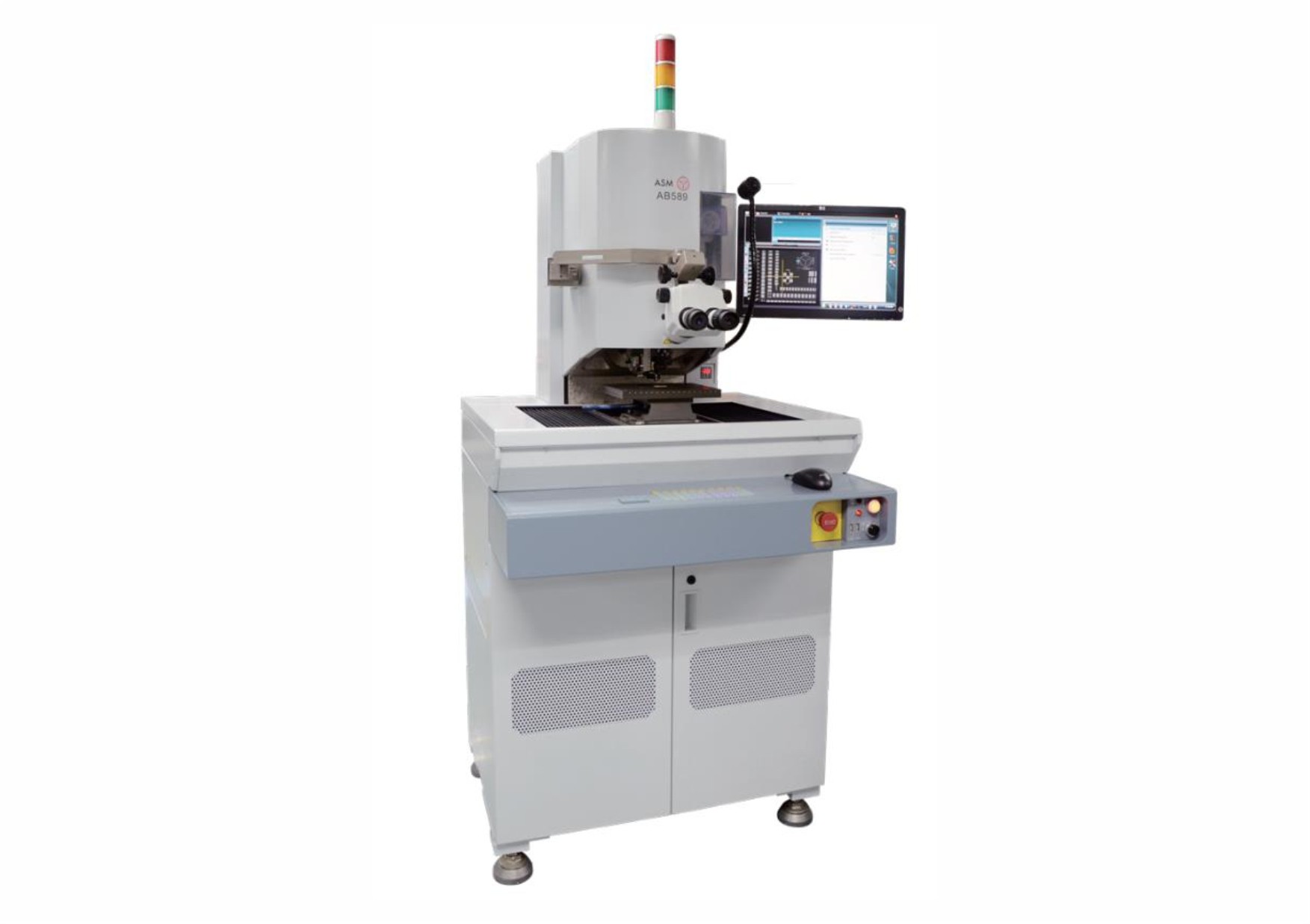

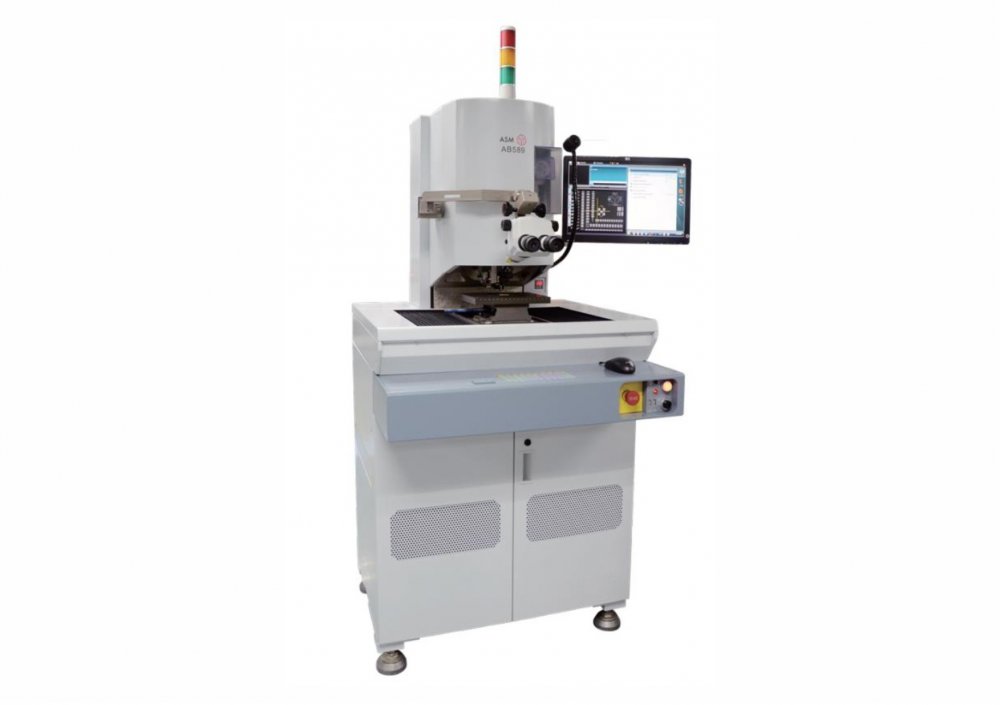

Установка разварки тонкой проволокой ASM AB589
Назначение:
Установка предназначена для разварки полупроводниковых кристаллов тонкой алюминиевой проволокой на печатных платах и других подложках (технология Chip-on-Board). Может применяться для производства изделий в металлокерамических корпусах.
Особенности и преимущества
- Высокая скорость формирования проволочных перемычек
- Запатентованная система визуального распознавания с коротким временем выравнивания
- Конструкция вращающейся сварочной головы обеспечивает высокую надёжность и стабильность работы
- Большая область сварки (203 х 152 мм)
- Поддержка различной оснастки для фиксации изделий
Опционально доступны:
- Автоматическая подача подложек (комплектация AB589H)
- Разварка золотой проволокой
- Разварка в «колодцах» (DeepAccess)
Технические характеристики
| Сварочный процесс | Перемещение по оси Z | Макс. 15 мм |
| Вращение по углу ϴ | Макс. 190° | |
| Диаметр Al проволоки | 0,7-2,0 mil (17,8-50,8 мкм) | |
| Угол подачи проволоки | 30°(опционально 45° для deep access) | |
| Усилие сварки | Программируемая, 10-200 г | |
| Время сварки | Программируемое, 0-255 мс | |
| Мощность | Программируемая, 0-1 Вт | |
| Профиль перемычки | Программируемый | |
| Время цикла | 155 мс, при длине 2мм | |
| Точность сварки | ±10,2 мкм (±0,4 mil) | |
| Длина перемычки | 0,8-8 мм | |
| Рабочая область | 203 х 152 мм (6-8”) | |
| Система подачи материала(только для комплектации AB589H) | Размер подложки/печатной платы | Д: 100 —215 ммШ:25 — 162 ммТ: 0.8 —7.5мм |
| Размер магазинов | Д: 140 — 305 ммШ: 32 — 115 ммВ: макс. 180 мм | |
| Количество магазинов | 2 | |
| Система визуального распознавания | Оптическое увеличение | Увеличение 4,3 х, программируемый фокус |
| Поле зрения (FOV) | 1,2 х 0,9мм | |
| Программируемый диапазон поиска | XY: 0,39 x 1,2ммϴ: ±45° | |
| Выравнивание кристалла и подложки | По двум точкам | |
| Прочее | Питание | 115-230В, 50 Гц, 400 Вт |
| CDA | 5 бар | |
| Масса | 650 кгAB589 / 850 кг AB589H | |
| Габариты Ш х Г х В | 1170 х 800 х2020 мм AB589 /1650 х 800 х2020 ммAB589H |
