Системы тестирования SMD компонентов

Системы тестирования SMD компонентов (Surface-Mount Device) — это оборудование, которое используется для контроля качества электронных компонентов, установленных на поверхность печатных плат (ПП). Такие системы помогают:

• Выявлять механические и технологические дефекты: трещины, смещения, непропаи, загрязнения, деформацию выводов;
• Проверять электрические характеристики компонентов: сопротивление, ёмкость, индуктивность, пороговые напряжения, токи утечки и коэффициенты усиления;
• Оценивать устойчивость компонентов к воздействию внешних факторов: температуры, влажности, вибраций, давления, пыли и механических ударов.

Вот некоторые виды систем тестирования SMD компонентов:

• Автоматические оптические инспекторы (AOI), которые анализируют внешний вид компонентов и их размещение на плате, выявляют неправильное расположение, ошибки пайки (переизбыток олова, замыкание);
• Внутрисхемные тестеры, которые позволяют выполнять внутрисхемное тестирование плат любой сложности при использовании сменных адаптеров. Подключение платы к измерительному оборудованию происходит с помощью игольчатых контактов. При помощи этих приборов можно проводить обширные проверки ПП, включая тесты на проводимость и изоляцию;
• Тестеры с т.н. «летающими пробниками», предназначенные для проверки небольших партий продукции или прототипов. Пробники, управляемые программой, позволяют проверять электрические характеристики печатного узла, подключаясь к различным точкам ПП. Они также используются для тестирования сложных сборок с переменной геометрией;
• Функциональные тестеры, которые служат для тестирования ПП в рабочих условиях. Такие тестеры подают на плату входные сигналы и измеряют выходные, тем самым подтверждая работоспособность каждой цепи. Функциональные тесты часто используются на окончательном этапе тестирования, чтобы гарантировать, что конечный продукт соответствует техническим требованиям;
• Тестеры для проверки микросхем на отрыв. Это специализированное оборудование, используемое для проверки качества и прочности паяных соединений между электронными компонентами и печатными платами. Основная цель такого теста — оценить, насколько надежно микросхемы припаяны к плате, и удостовериться, что соединения выдерживают механические нагрузки без отрыва или повреждения;
• Тестеры для проверки микросхем на отрыв, которые представляют собой оборудование для проверки качества и прочности паяных соединений между электронными компонентами и ПП.

Системы тестирования SMD компонентов могут использовать разные методы, вот основные из них:

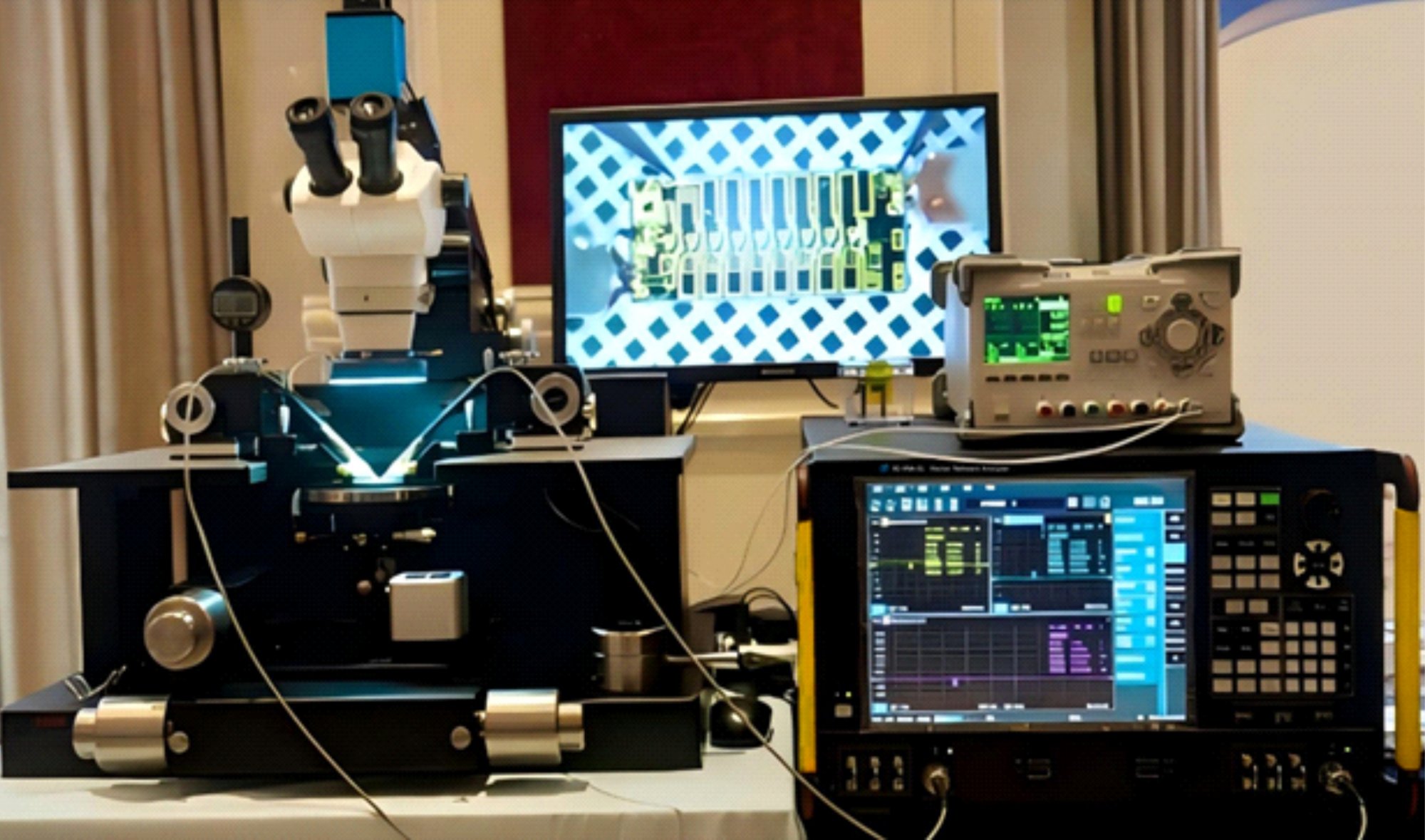

• Визуальный осмотр с помощью микроскопа, когда изображение реального изделия сравнивается с эталоном, что позволяет обнаруживать даже микроскопические дефекты;
• Параметрическое тестирование, в ходе которого полученные результаты сравниваются с паспортными значениями, после чего формируется отчёт о их соответствии;
• Механическое и температурное тестирование, подразумевающее применение внешних воздействий для подтверждения заявленных эксплуатационных характеристик.

При выборе системы тестирования SMD компонентов стоит учитывать сложность тестируемых изделий, их количество, а также необходимость интеграции с производственными линиями.
