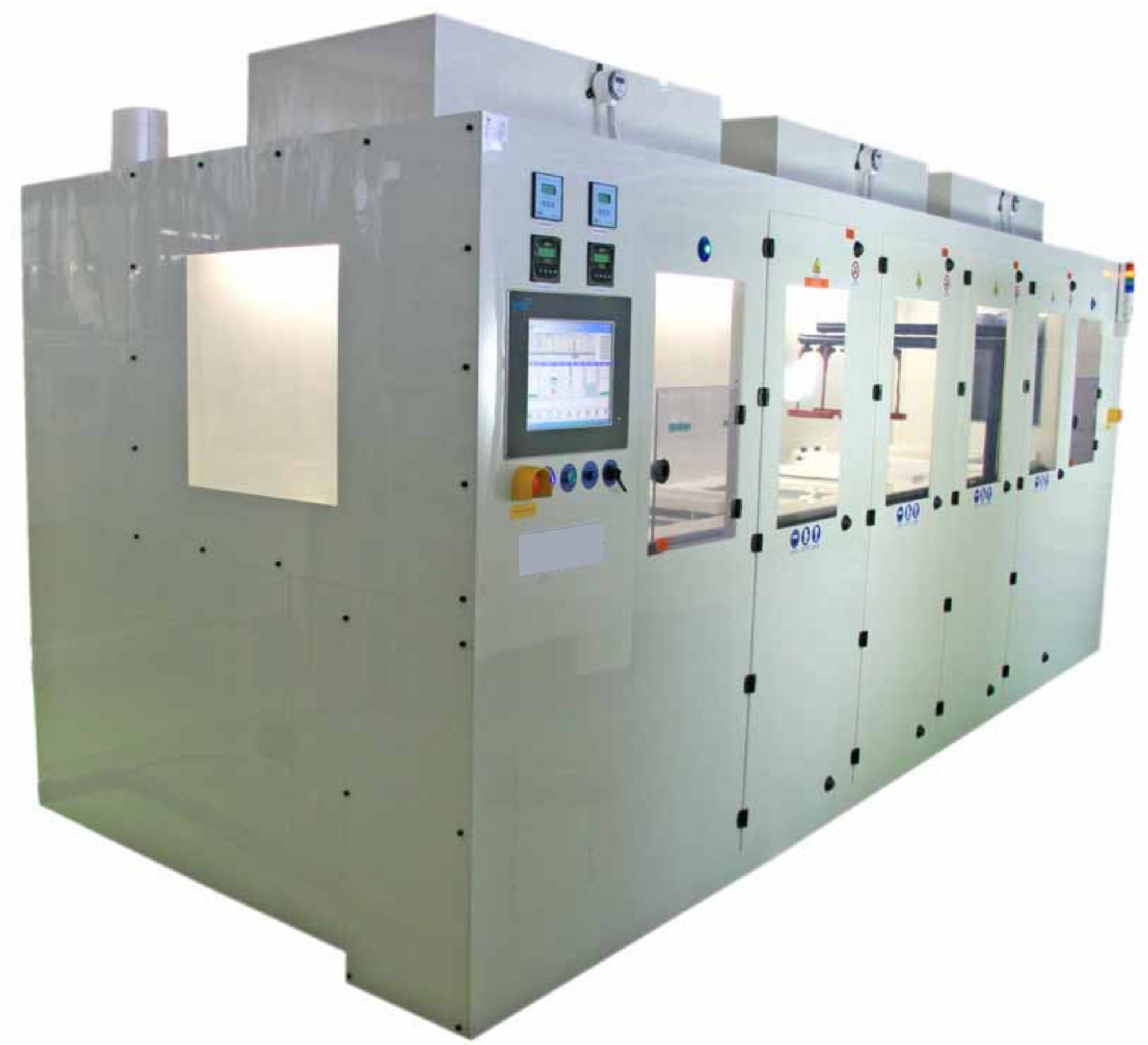

Установка герметизации микросхем в пластиковый корпус AMS-02 (180T)

Система включает в себя полностью автоматическое устройство для подачи выводных рамок и пластикового материала для заливки, устройство автоматической герметизации, удаления литников, направляющие и приёмник готовых изделий.

ОСНОВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Автоматическая система корпусирования, включающая в себя от 1 до 4 модулей пресса, может обрабатывать от 2 до 8 выводных рамок в каждом процессе, в зависимости от требований к производительности.
• Установка адаптирована к использованию выводных рамок определённого типа (при переходе на другой тип необходимо отрегулировать систему и сменить оснастку).
• Установка оснащена прессом, который использует серводвигатель для привода зажима пресс-формы и литья под давлением. Тем самым обеспечивается высокая точность и скорость работы, а также хорошая стабильность и низкий уровень вибрации.
• Доступны различные опции в соответствии с потребностями заказчика.

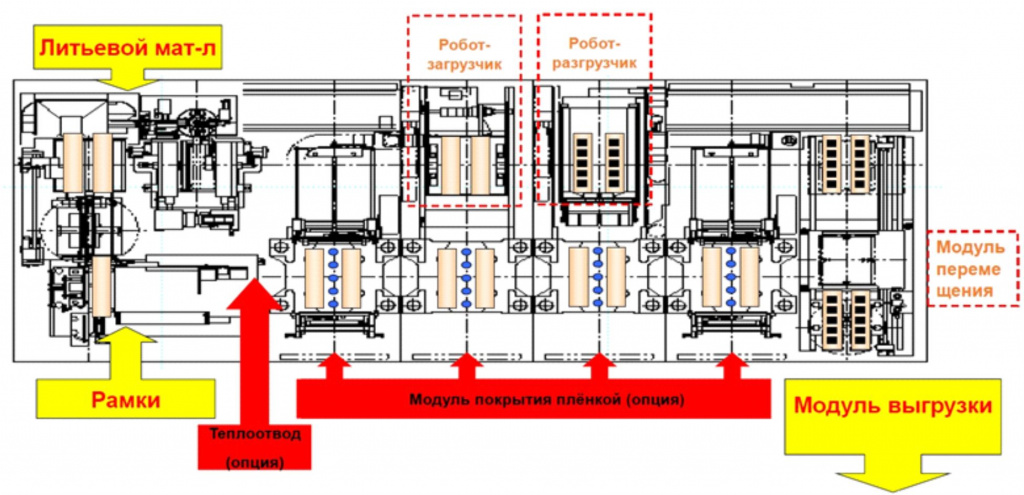

КОНСТРУКЦИОННАЯ СХЕМА УСТАНОВКИ

СОСТАВ УСТАНОВКИ

1. Модуль загрузки рамок.
2. Модуль подачи материала.
3. Модуль выгрузки.
4. Линия подачи литьевого материала.
5. Модуль сбора готовых изделий.
6. Корпус системы.
7. Система электрического управления.
8. Модуль пресса (2 шт.).
9. Основание пресс-формы.
10. Система перемещения (мех. рука со сменными насадками).
11. Пресс форма (нижняя и верхняя часть, а также инжекционное устройство).

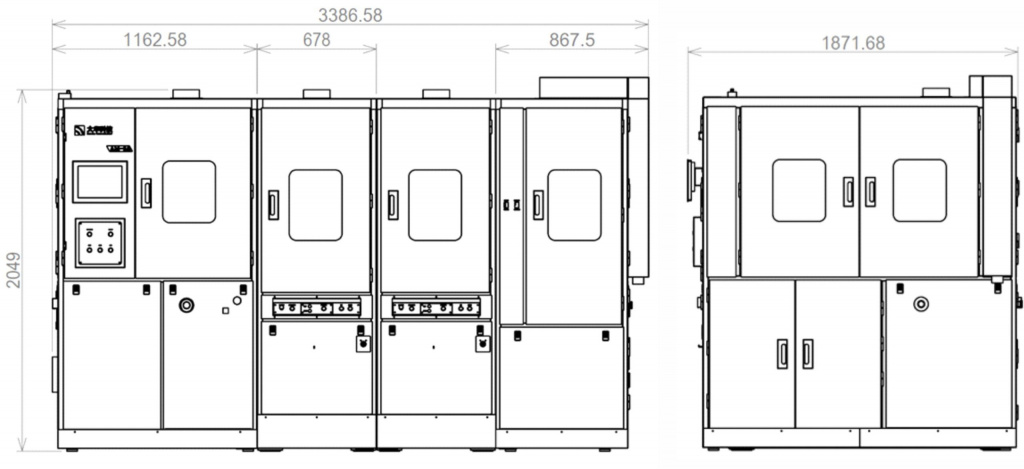

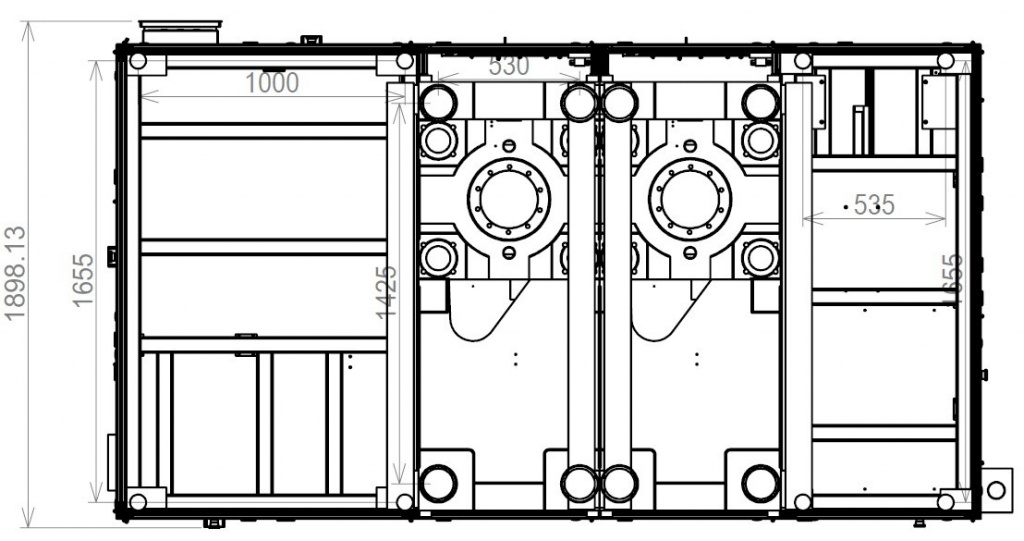

ГАБАРИТНЫЙ ЧЕРТЁЖ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
